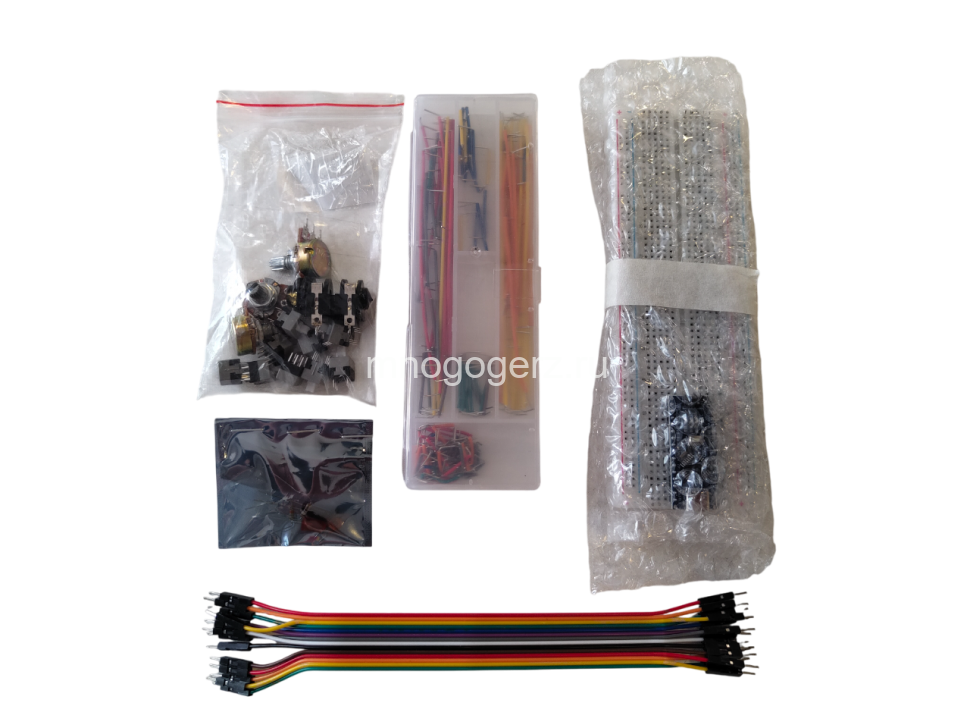

Набор DIY Drum Kit для самостоятельной сборки драм-машины на базе микроконтроллера Arduino Nano. Включает в себя все необходимые детали, программу (код) и подробную инструкцию со схемой и иллюстрациями. Собирается без пайки, на макетной плате. Есть возможность создавать собственные звуки (сэмплы) и ритмические рисунки (паттерны). Отличный подарок для человека увлеченного музыкой, электроникой или программированием.
DIY Drum Kit - это электронный конструктор, набор "сделай сам", позволяющий за пару часов, без пайки собрать полноценную драм машину. Драм-машина построена на базе микроконтроллера Arduino Nano (клон) и оперирует семплами, преобразованными в массив данных Progmem - воспроизводит 8 классических барабанных звуков:
BD (бас-барабан)
SN (малый барабан)
CL (хлопок)
CH (закрытый хай-хэт)
OH (открытый хай-хэт)
SH (шейкер)
TM (том-том)
PR (перкуссия) – можно использовать любой звук
Модульная компоновка программного обеспечения драм-машины позволяет легко менять инструменты (семплы) и ритмические рисунки (паттерны). С помощью программного расширения DIY Drum Creator (приобретается отдельно) можно создавать собственные варианты звучания.
Демонстрация звучания драм-машины DIY Drum Kit
Записано с линейного входа, сконвертировано в mp3, запись не подвергалось никаким обработкам.
Особенности:
Простота сборки — без пайки (собирается на макетной плате), готовый к использованию код (просто загрузите), подробная инструкция (справится даже школьник).
Управление:
8 кнопок для включения / отключения звуков
Кнопка Start / Stop
2 регулятора: Tempo (скорость) и Pattern (16 ритмических рисунков)
Секвенсор: до 16 шагов
Формат семплов: 8 бит, 16 кГц — аутентичное ретро звучание в стиле 80-х
Легко изменить звучание – просто подключите нужные файлы с семплами и/или паттернами
Начинающие самодельщики — простая сборка и готовый код, можно легко и играючи ворваться в мир программирования микроконтроллера Arduino и винтажных ритм-машин.
Мейкеры – создавайте собственные семплы и ритмы (с программным расширением DIY Drum Creator, приобретается отдельно)
Музыканты — недорогая портативная ритм-машина с ретро звучанием, можно использовать для репетиций и живых выступлений.
Опытные самодельщики – можно создать законченный прибор с корпусом и автономным питанием.

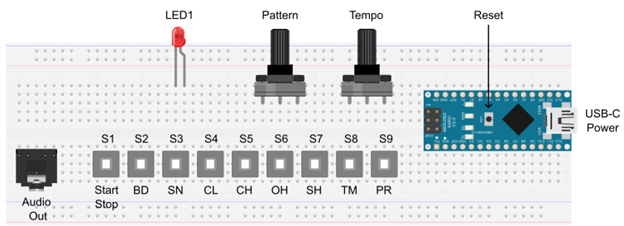

Питание (5V) на ритм-машину подается через разъем USB-C на микроконтроллере. Через разъем Audio Out звук выводится на внешнюю звукоусилительную аппаратуру.
Кнопка S1 запускает или останавливает воспроизведение различных ритмических рисунков (Паттернов). Отжатая кнопка соответствует положению «Стоп», а нажатая - положению «Старт».
Кнопки с S2 по S9 позволяют включать и выключать воспроизведение конкретных звуков внутри каждого паттерна, это позволяет создавать «на лету» множество вариантов звучания. Светодиод LED1 является визуальным индикатором работы секвенсора ритм-машины.
Вращая переменный резистор RV1 (Pattern), мы можем менять ритмические паттерны. Вращая переменный резистор RV2 (Tempo), мы можем менять Темп воспроизведения паттерна: замедлять или ускорять его.
Кнопка «Reset» на микроконтроллере перезагружает ритм-машину.
Ритм-машина позволяет загрузить до 16-ти ритмических программ, каждая из которых может содержать в себе максимально 16 шагов. Каждая ритмическая Программа может содержать до 8 барабанных звуков.
Набор семплов, поставляемых по умолчанию, хранится в отдельном файле «DIY_Drum_Kit_Default_Drums.h». Набор ритмических программ, поставляемых по умолчанию, так же хранится в отдельном файле «DIY_Drum_Kit_Patterns.h». Вы можете легко изменить звучание ритм-машины, купив на нашем сайте дополнительные файлы с сэмплами легендарных ритм-машин, либо создать собственные с помощью программного расширения DIY Drum Creator.
